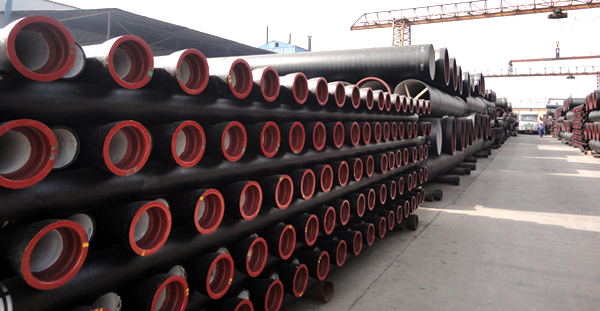

球墨鑄鐵管批發采購后，就可進行管道工程施工測量了。
1、管道工程測量的準備工作。
(1)熟悉設計圖紙資料，清楚管線布置、工藝設計和施工安裝要求。
(2)熟悉現場情況，了解設計管線走向，以及管線沿途已有平面和高程控制點分布情況。
(3)根據管道平面圖和已有控制點，并結合實際地形，作好實測數據的計算整理，并繪制測量圖。
2、管道中線定位及高程控制測量。
管道的起點、終點及轉折點為管道的主點，其位置在施工圖中確定，管線中線定位作法為將主點位置測設到地面上去，并用木樁標定。
(1)管道中線定位
管線走向與抗滑樁、支墩中心線平行。這時管線是在現場直接選定或在大比例尺地形圖上設計時，根據地物的關系來確定主點的位置，于此按照設計提供的關系數據，進行管線定位。如現場無適當控制點可資利用，可沿管線近處布設控制導線。管線定位時，最常采用極坐標法與角度交會法。其測角精度一般可采用30″，量距精度為1/5000，并應分別計算測設點的點位誤差。管線的起止點、轉折點在地面測定以后，進行檢查測量，實測各轉折點的夾角，其與設計值的比差不得超過±1′。同時應丈量它們之間的距離，實量值與設計值比較，其相對誤差不得超過1/2000，超過時必須予以合理調整。
(2)管線施工時的高程控制測量
為了便于管線施工時引測高程及管線縱橫斷面測量，應沿管線敷設臨時水準點。水準點選在舊建筑墻角、臺階和基巖等處。如無適當?shù)牡匚�，�?yīng)提前埋設臨時標樁作為水準點。
臨時水準點應根據III等水準點敷設，其精度不得低于IV等水準。臨時水準點間距：自流管道和架空管道200m，其他管線300m。
盡管看起來
球墨鑄鐵管批發采購與施工技術沒有影響，但是，球墨鑄鐵管批發比零星采購的產品更接近同一性。
